Neues Frontsystem: Acis 62 und 63

Ich habe bei eBay 2 sehr seltene Combos ergattern können.

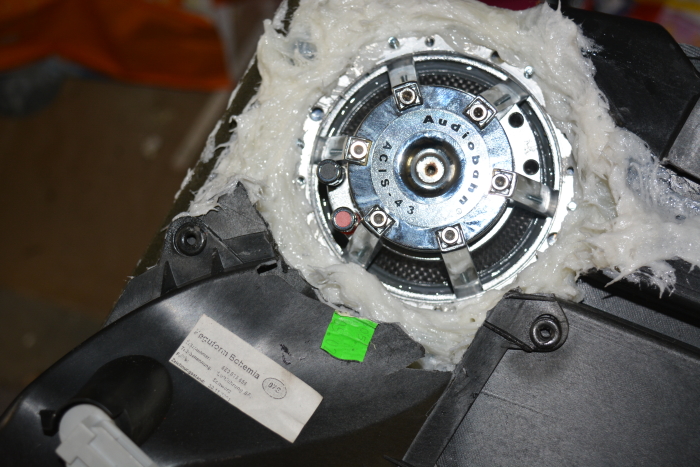

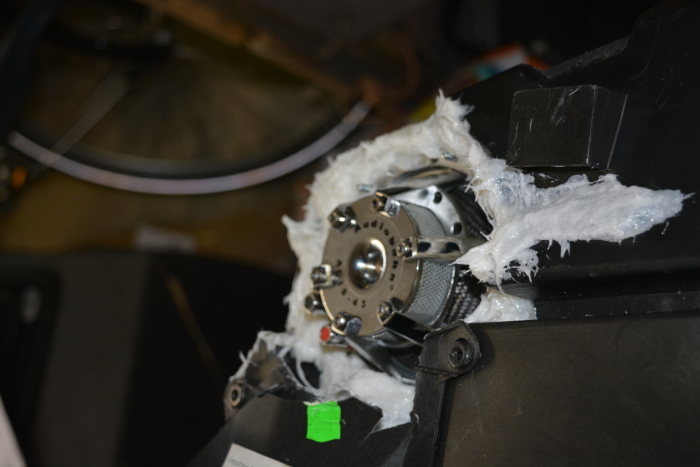

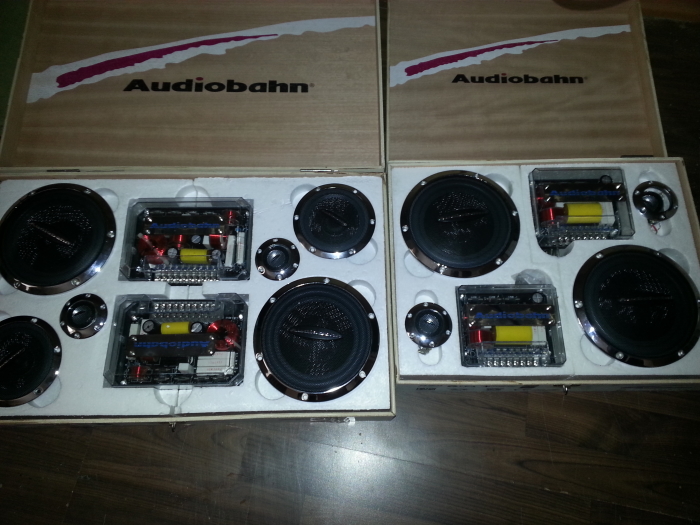

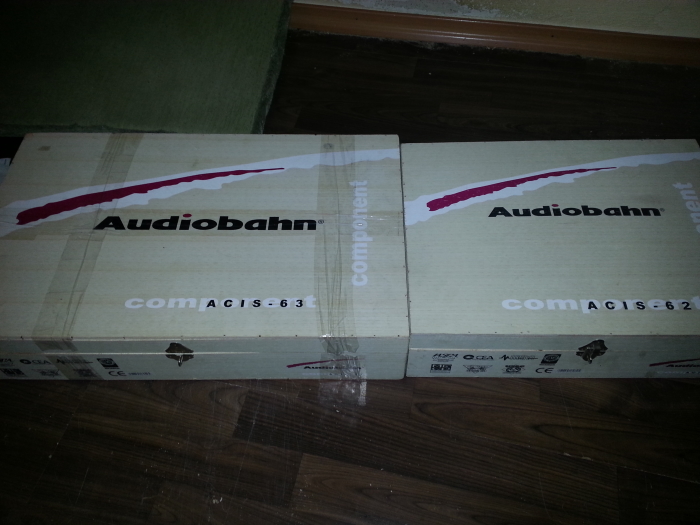

Audiobahn ACIS 62 (2 Wege: 16cm TT + 25mm HT) und das ACIS 63 (3 Wege: 16cm TT + 10cm MT +25mm HT)

Ich dachte ich sehe diese Teile nie mehr da sie nicht mehr hergestellt werden und dann wurden beide System kurz nacheinander angeboten.

Da musste ich einfach zuschlagen 635594cbb58a0wink.gif



oxy93n   19. Januar 2015    17:37    403



Einstiegsleisten und wieder was vom RS4

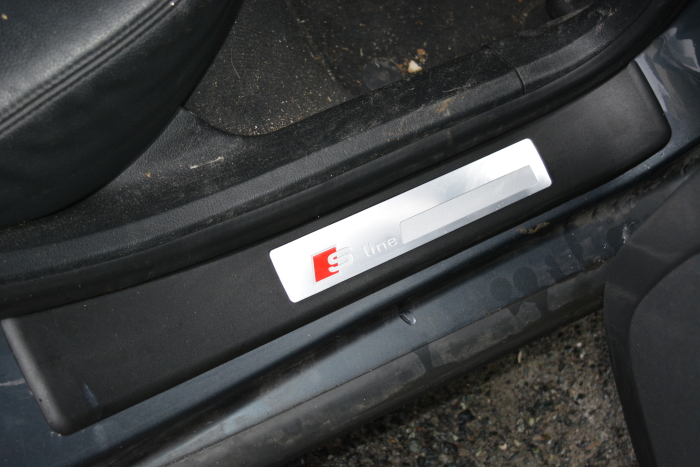

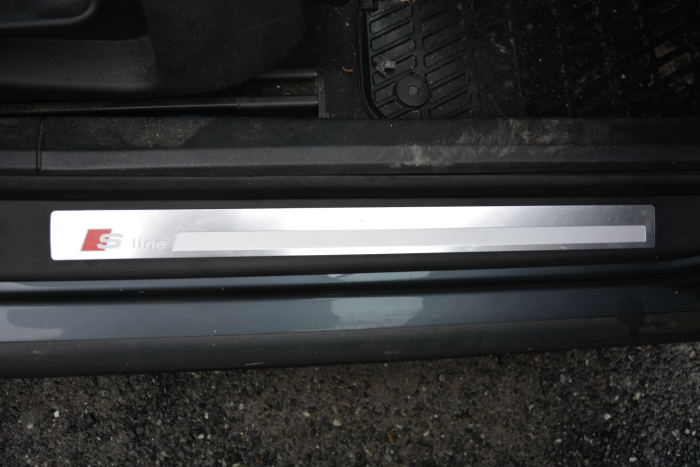

Heute hab ich die S-Line Einstiegsleisten verbaut.

Vorher mussten die alten raus was garnicht so einfach war da diese Verklebt sind.

Leider ist mir eine der Vorderen Leisten beim Ausbau leicht gebrochen.



Und für die Füße gibts auch was Neues.

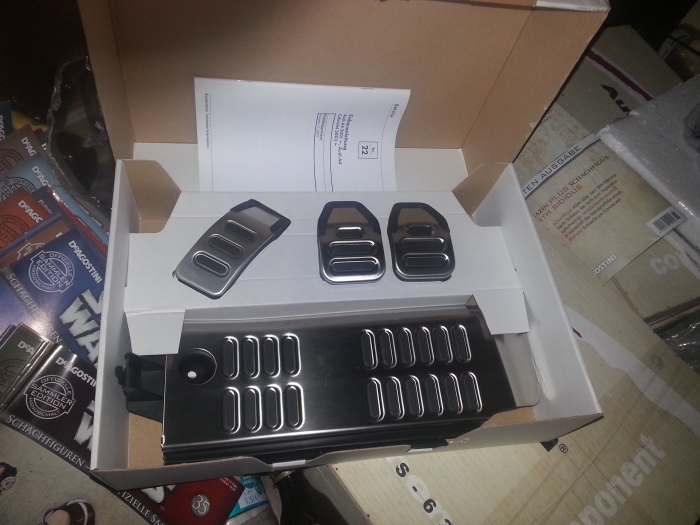

Das Pedalset vom RS4 inkl. Fußstütze hat einzug gehalten.

Da fällt auch gleich wieder auf das ich dringend das Auto Saugen sollte. Aber bei dem Wetter 63559a6b45c34frown.gif



Der Ausbau der alten Auflagen ging ja noch recht einfach aber der Einbau des Gaspedals bzw. der 2 hinteren Schrauben ist ja fast unmöglich. Der Techniker/Ingenieur der das verbrochen hat geört sich erhängt 635594cb2bfb0hmm.gif 635594cb5a013negative.gif

oxy93n   16. Januar 2015    15:15    401



S-Line S-Line S-Line

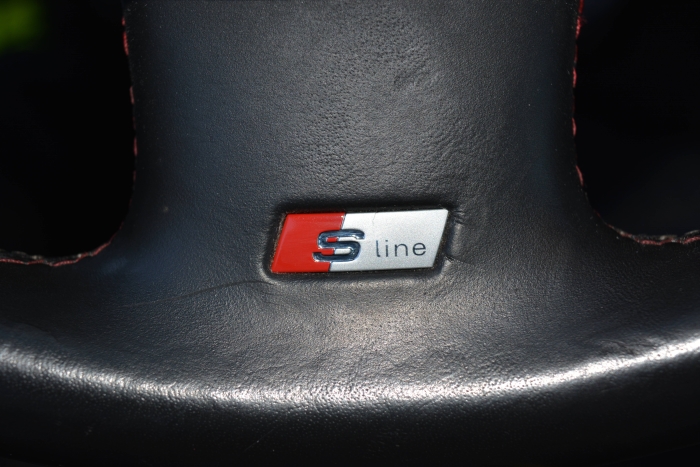

Wieder mal im Innenraum ging es weiter mit dem Tausch des Lenkrades.

Vom Verwerter für knappe 60€ war das ein Schnäppchen.

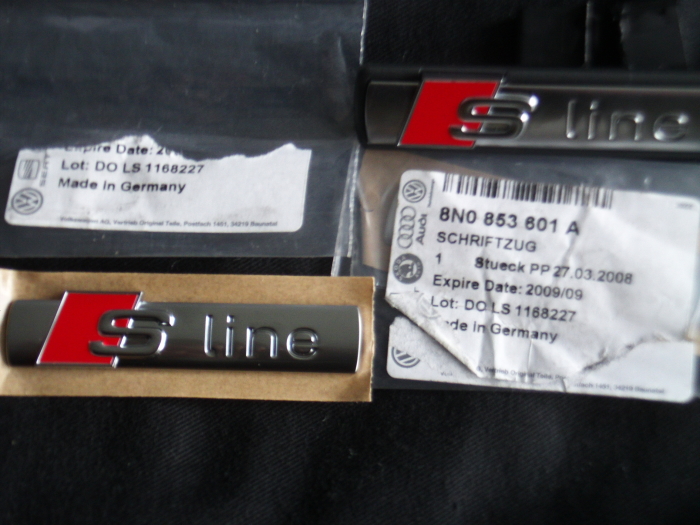

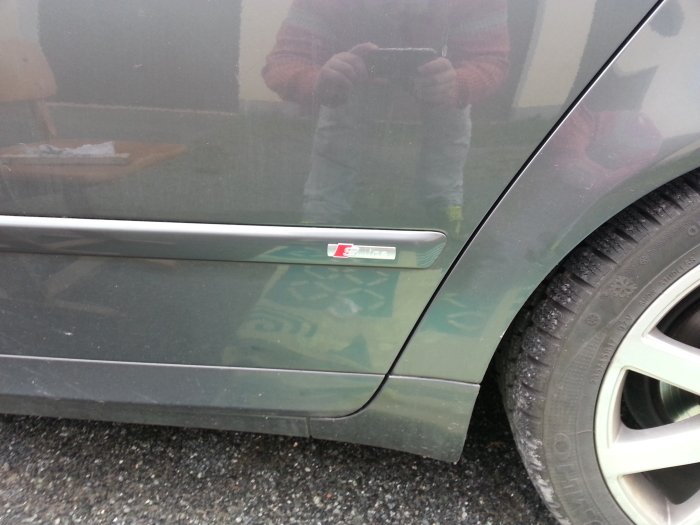

Des weiteren habe ich an den Zierleisten/Stoßkannten der Türe die S-Sline Schriftzüge angebracht die ich schon mindestens 2 Jahre rumliegen habe. 635594cbc2843eyes.gif

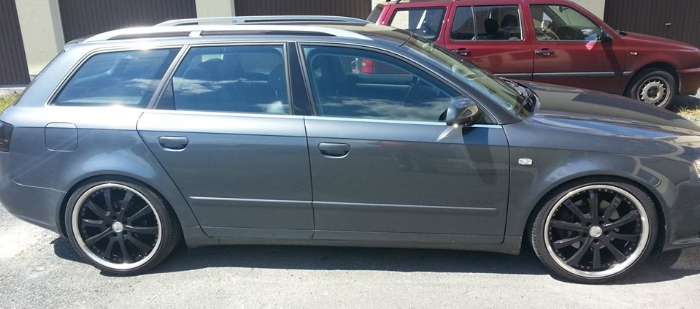

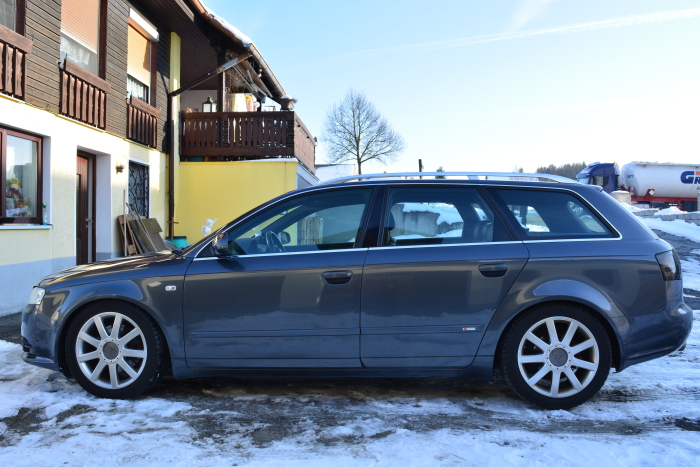

Und hier nochmal in voller Schönheit von der Schokoladenseite 635594cb08b64hehe.gif



oxy93n   14. Januar 2015    17:04    383



Der Weihnachtsmann bringt Geschenke

Ich muss dieses Jahr sehr Brav gewesen sein, denn ich habe gleich 3 große Geschenke bekommen 635594cb17ea7grin.gif

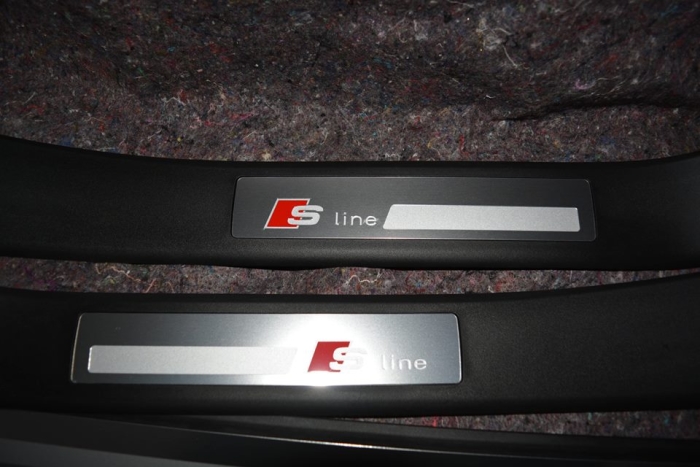

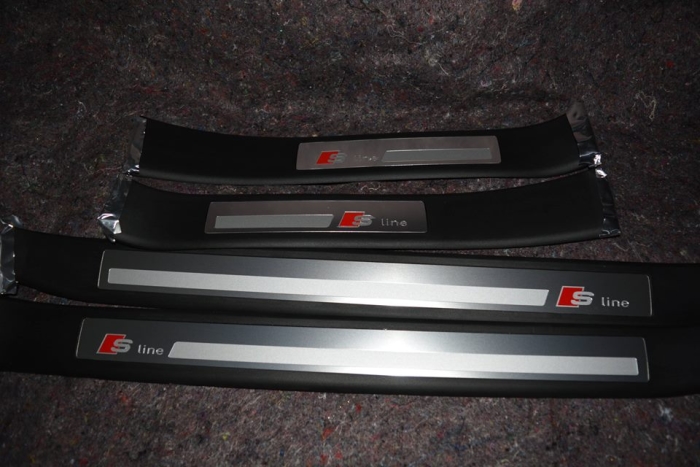

Neue S-Line Einstiegsleisten

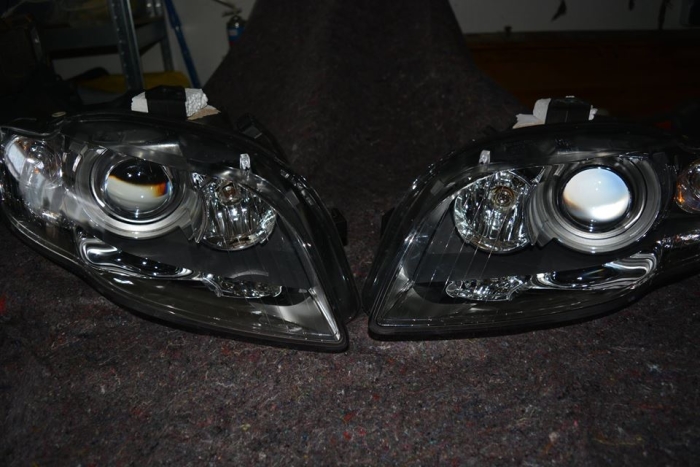

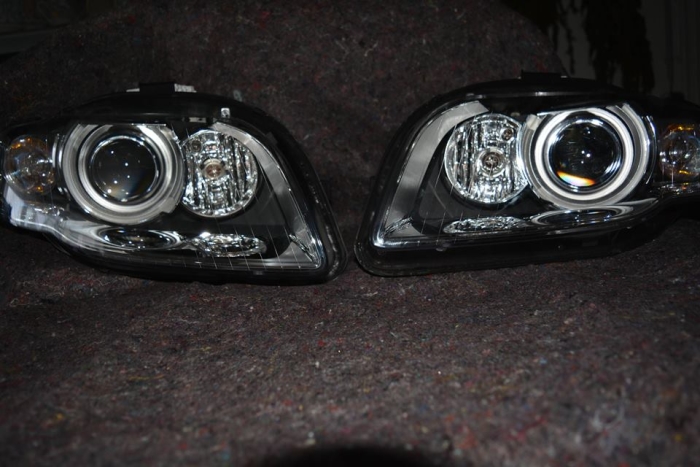

Gebrauchte aber wie Neu S-Line Bi-Xenon Scheinwerfer

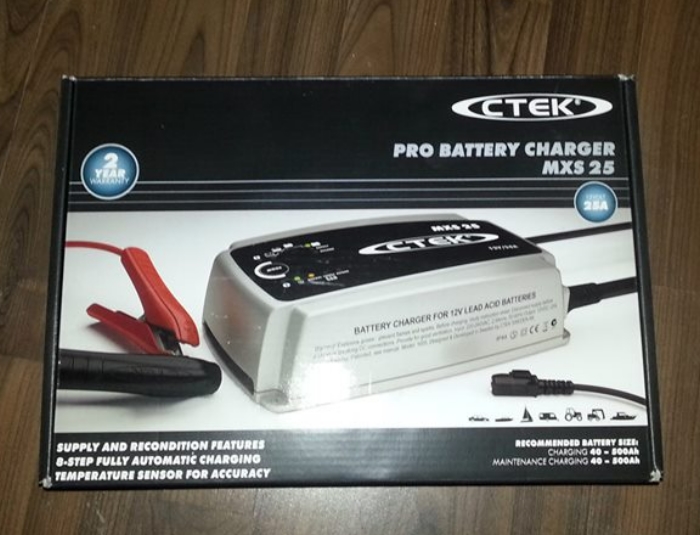

Zu guter letzt noch ein CTEK MXS25 Ladegerät damit auch beide AGM Batterien immer mal Pflegegeladen werden können.


Frohe Weihnachten und einen guten Rutsch ins neue Jahr.

oxy93n   25. Dezember 2014    14:11    395



Neue Endstufen und Dietz Stromverteiler

Überglücklich bin ich an 2 Super Schätze geraten.

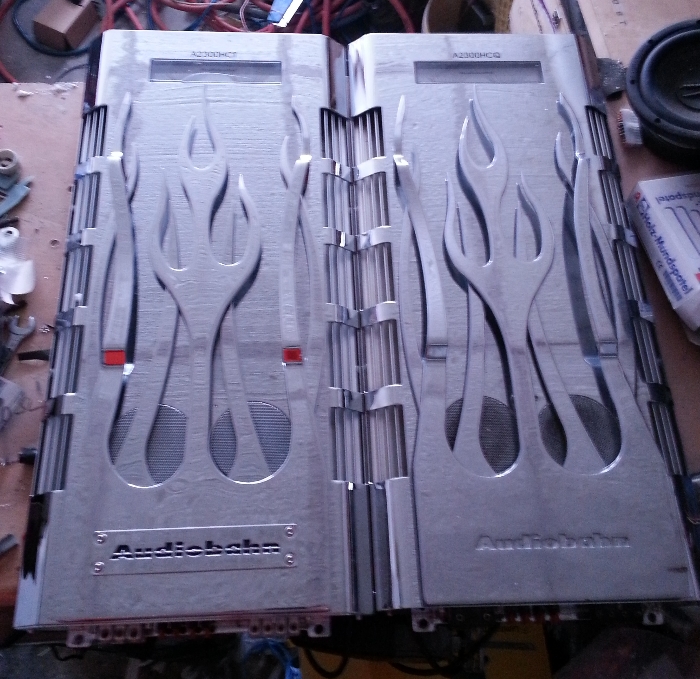

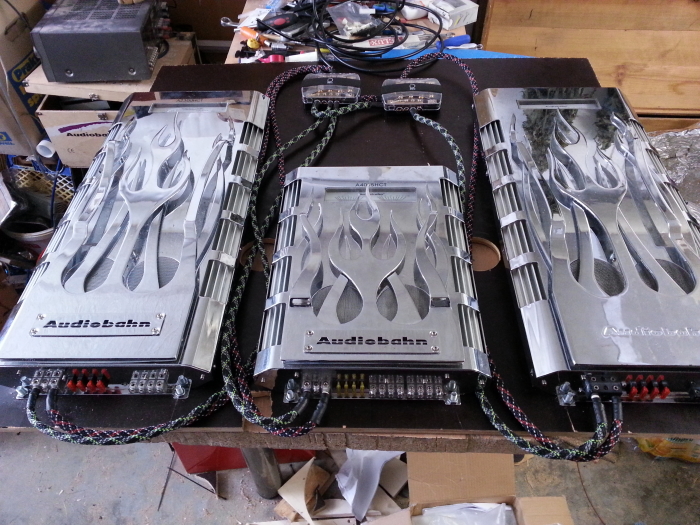

Eine Audiobahn A2300HCQ und eine A2300HCT


Diese werden hergenommen für einen Sub und die andere für die TT in den Türen.

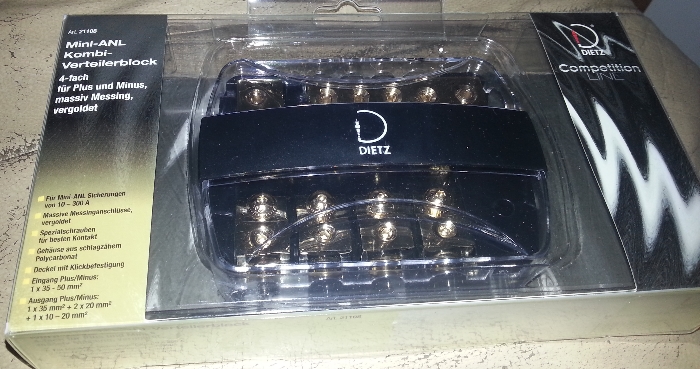

Des weiteren sind 2 neue Strom- und Masseverteiler angekommen.


Diese sind von Dietz aus der Competition Line. Das ganze wurde dann auch gleich auf der neuen Bodenplatte verbaut inkl. der 4-Kanal A4075HCT Stufe die dann gebrück die Hochtöner antreiben soll.


Alle Stromkabel wurden mit Snakeskin der Firma ViaBlue Überzogen.

oxy93n   24. November 2014    20:01    414



Neue Box für die Sub-Abteilung

Da die Alte Box ausgedient hat und das ganze neu aufgesetzt wird im Kofferraum wurde auch eine neue Box für die 3 Audiobahn AW1206T berechnet und angefertigt.

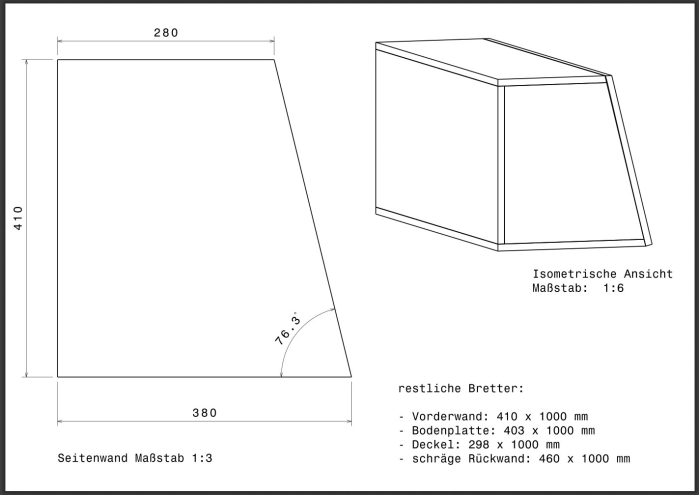

Erst mal eine CAD Zeichnung angefertigt und mit vom Holzfachmarkt alles zurechtsägen lassen.

Gerade wegen den Schrägen war es mir dann mit meinen Mitteln doch zu heikel.

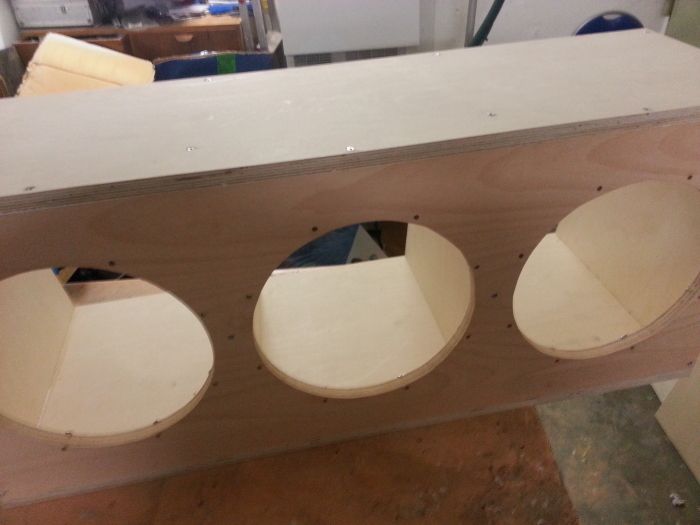

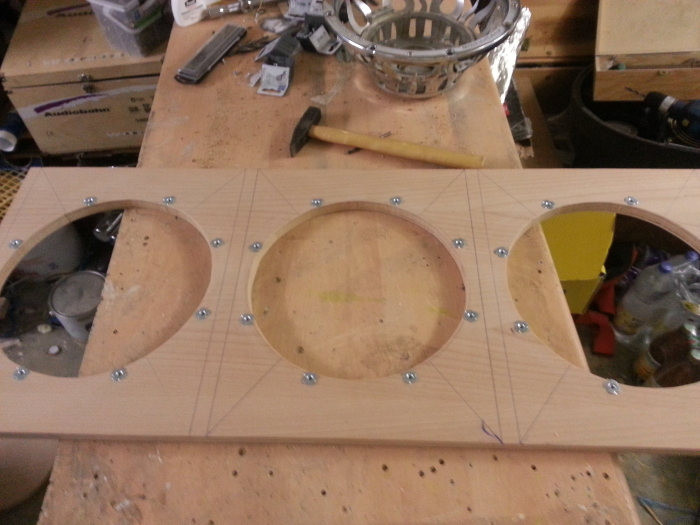

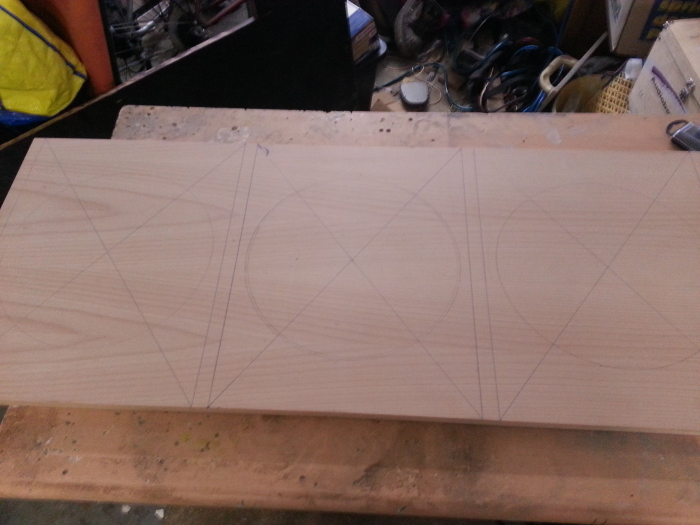

Zunächst wurden auf die Frontplatte die Ausschnitte aufgezeichnet und ausgemittelt.

Danach ausgesägt, verschliffen und Einschlagmuttern zur befestigung der Subs eingeschlagen.

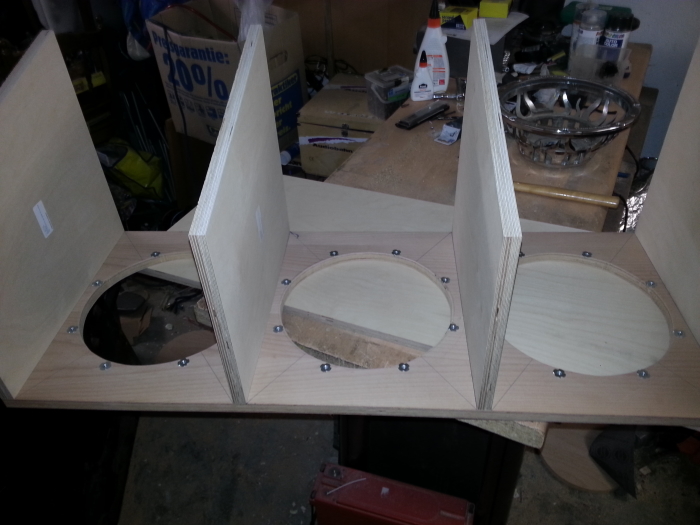

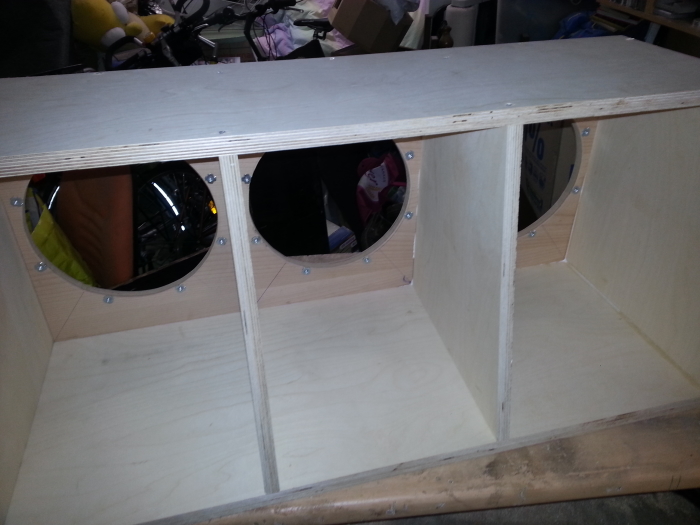

Einmal alles gut verleimt und verschraubt.

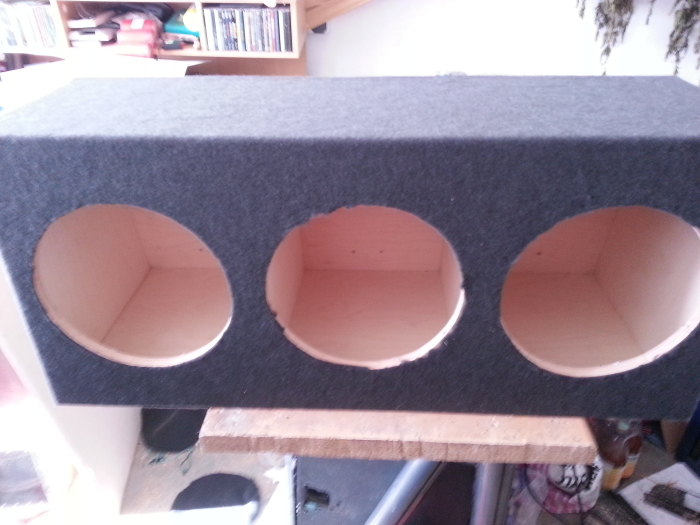

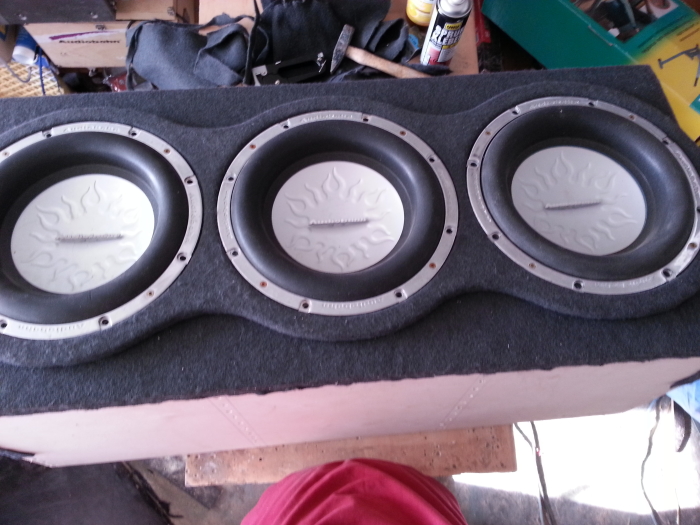

Neu Bezogen und fertig ist der Lack 635594cb08b64hehe.gif Zur Zierde hab ich noch eine 2te geschwungene Platte geschnitten die als Auflockerung der so glatten Front dienen soll.



oxy93n   17. November 2014    19:46    385



S-Line Interieur, RS4 Türgriffe und Vogtland Fahrwerk

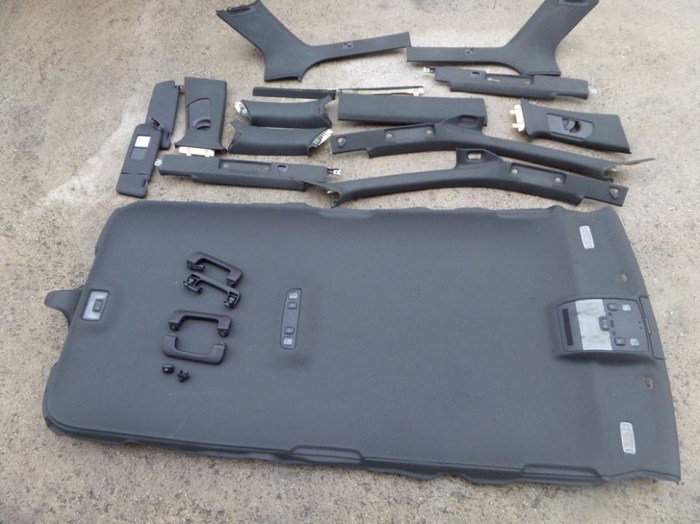

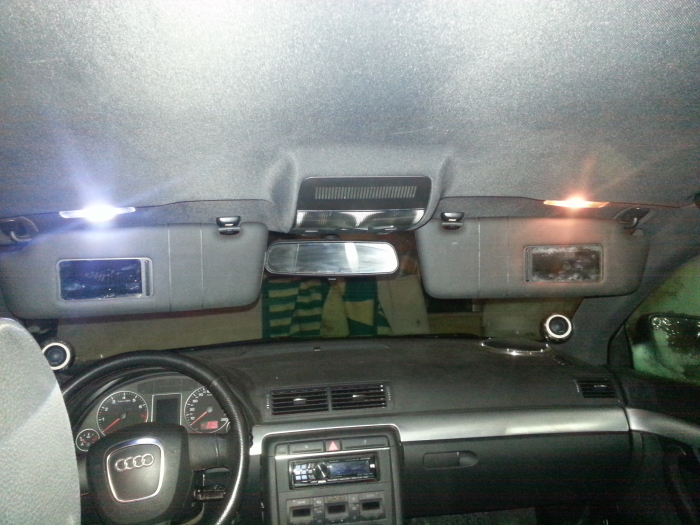

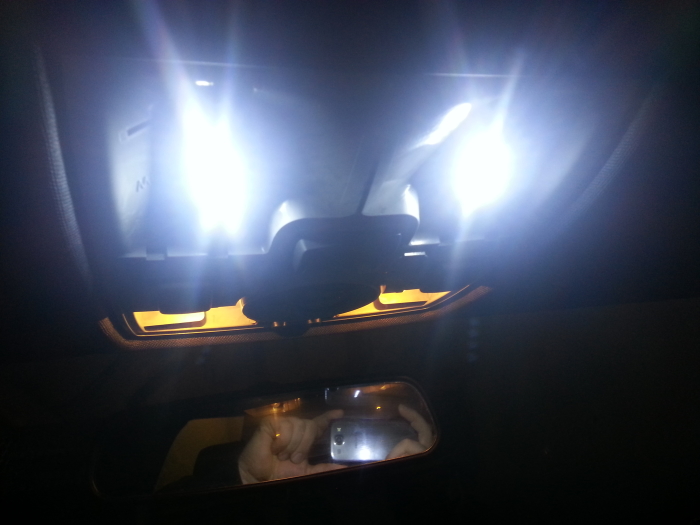

Die letzten Tage habe ich einen Schwarzen S-Line Dachhimmel inkl Ambient Light aus einem B6 Schlachtauto (günstig bei eBay bekommen) in meinen B7 verbaut.

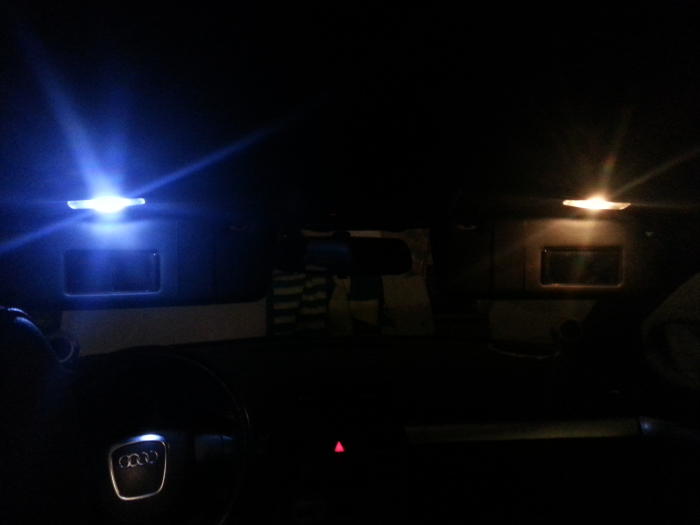

Da ich vorher keine Schminkspiegel Beleuchtung hatte musste ich mir die ganzen Kabel selbst ziehen und mit der Innenraumleuchte verbinden.

Ausserdem hat das Vogtland Gewindefahrwerk einzug gehalten. Leider hatten wir sehr mit der BÖSEN SCHRAUBE zu kämpfen aber nach 2 Tagen und einer Nacht für die Erholung des mit dem Hammer zerbröseltem Daumen war es dann noch vollbracht.

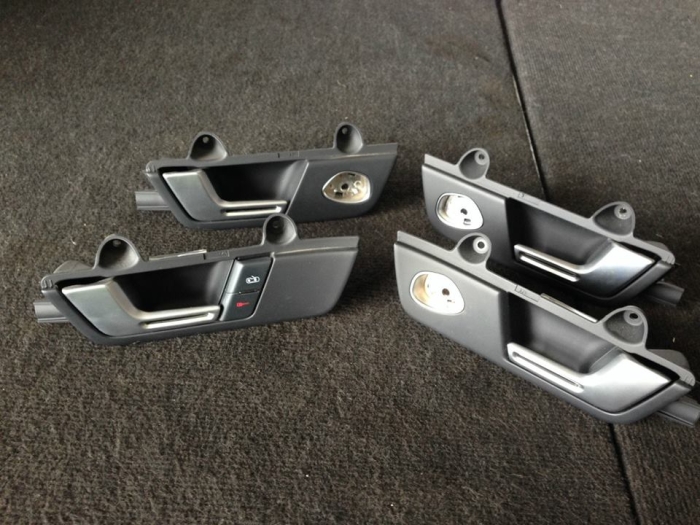

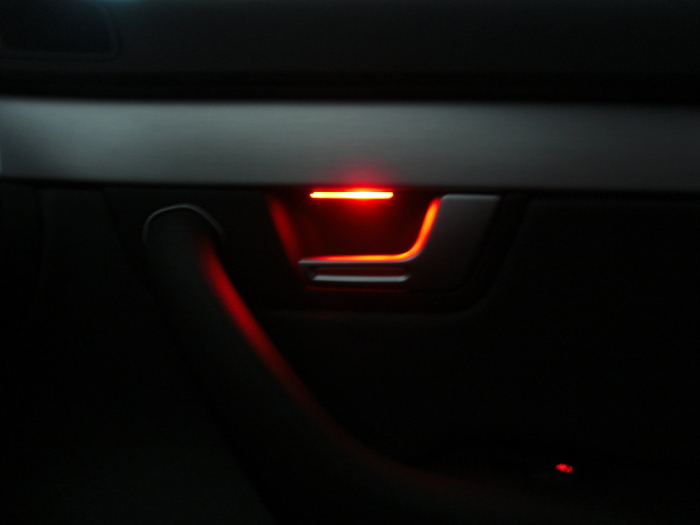

Für die RS4 Türgriffe war auch einiges an Bastelarbeit nötig.

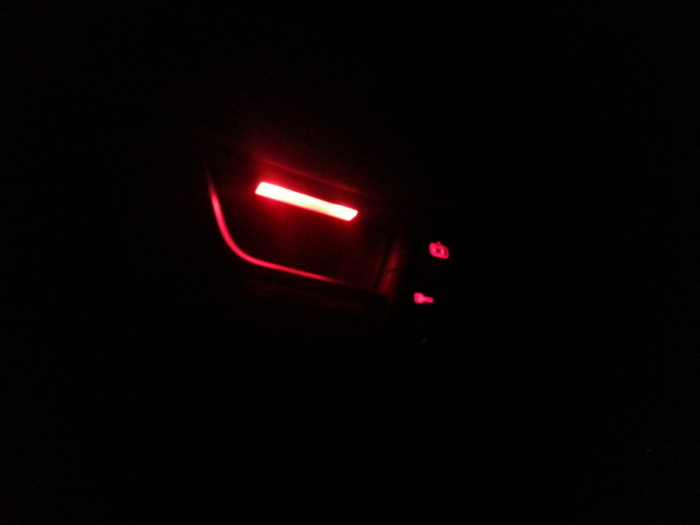

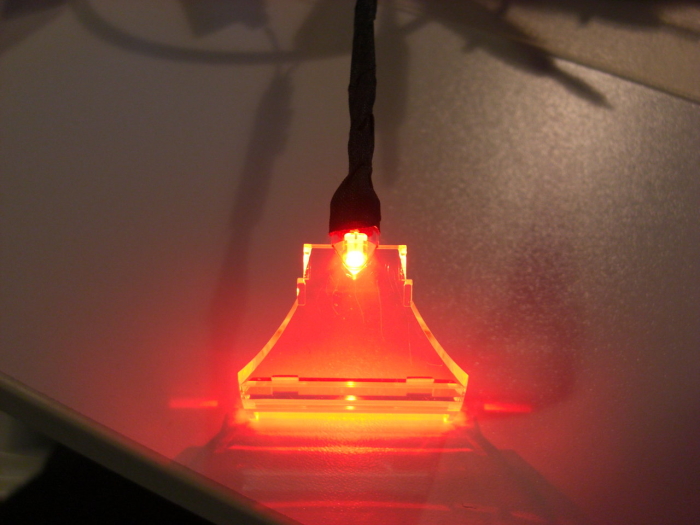

Da ich bisher keine Beleuchtung der Türgriffe hatte und mir im A4-Freunde Forum empfohlen wurde die orginal LEDs zu ersetzten da diese fast keine Lichtausbeute haben habe ich mir kurzerhand 4 neue LEDs inkl. den passenden Widerständen gekauft.

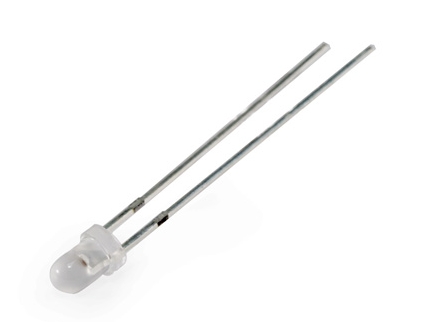

Rote diffuse LED 3mm 800mcd max.

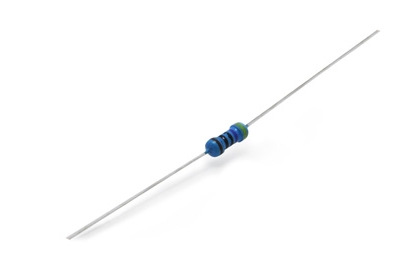

Widerstände 620 Ohm 1/4 Watt axiale Bauform

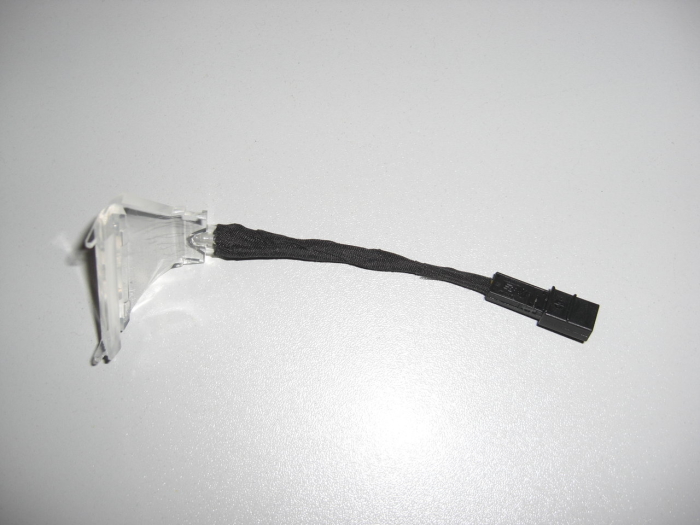

Das ganze dann verlötet und mit Gewebeschlauch ummantelt.



Und eingebaut.

Den Strom habe ich vorne von den E-Fensterhebern abgezweigt und hinten von der Oberen Deckenleuchte da ich hinten keine EFH habe.



oxy93n   20. Oktober 2014    19:52    397



Benzinpumpe Quietscht

Da meine BenzinPumpe jetzt schon Wochenlang merkwürdige quitschende Geräusche machte muss doch eine neue her, da ich nicht irgendwann mitten auf der Strecke stehen bleiben möchte. :no:

Audi will für das Teil doch glatt 480 Flocken + Kleinzeug sind wir bei guten 500€ :o

Dacht ich mir suchste dir einfach in WWW eine aber das scheint schwieriger als gedacht.

Nach gut ner Woche hat mir dann ein User aus dem A4-Freunde Forum einen Link gegeben zu Autoteilemann.de mit der Angabe zu einer Benzinpumpe von VDO die für meinen 1.8T BFB ist.

Schon merkwürdig das ich dort ca. 3 Tage vorher angerufen habe und mir der freundliche Herr am Telefon gesagt hat das sie keine für mein Modell haben und das obwohl er mit der Fahrgestellnummer gesucht hatte.


Also schnell bestellt das Teil und siehe da sie passt und für 250€ um einiges günstiger als bei Audi.

Zum Glück habe ich gerade die ganze Anlage aus meinem Kofferraum, denn die Pumpe befindet sich unter einer Abdecking direkt hinter den Sitzen. Nunja wieder mal ein Umbau fertig.

Leider einer der nicht hätte sein müssen 63559a6b45c34frown.gif

oxy93n   07. September 2014    19:33    399



Türdämmung

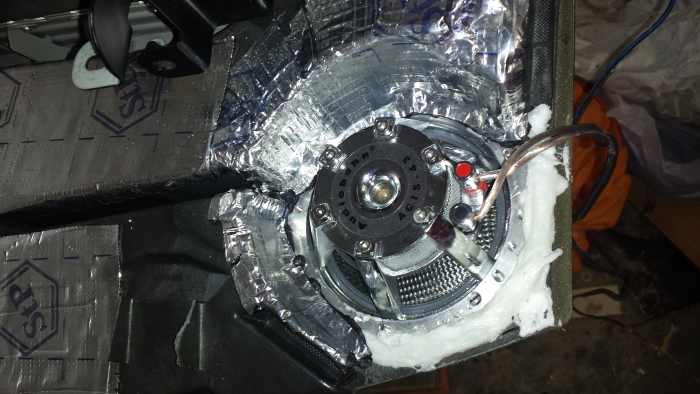

Der letzte Schritt an den Türen: Die Dämmung

Gearbeitet wurde hier mit einer Lage Bitumen-Matten auf das komplette Außenblech um die Vorhandenen Bitumen stellen zu ergänzen die seitens Audi schon angebracht wurden.

Darüber 2 weitere Lagen mit Alubutyl die im Bereich der Lautsprecher aber sogar um eine 3. Lage ergänzt wurden.





Das Innenblech wurde im Zuge der Arbeiten mit STP Gold gedämmt und die Serviceöffnungen wieder verschlossen.

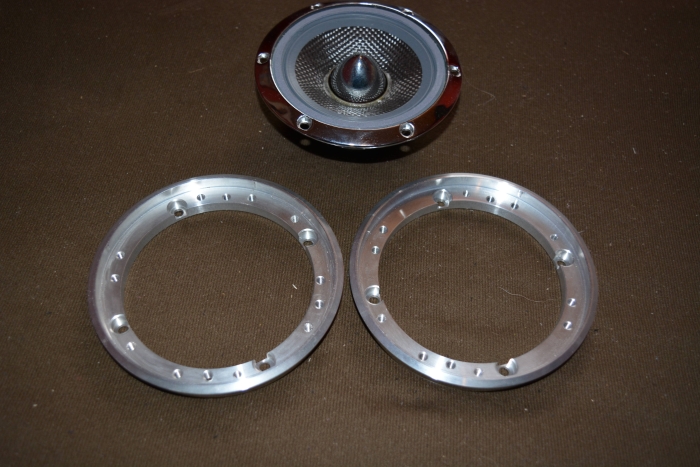

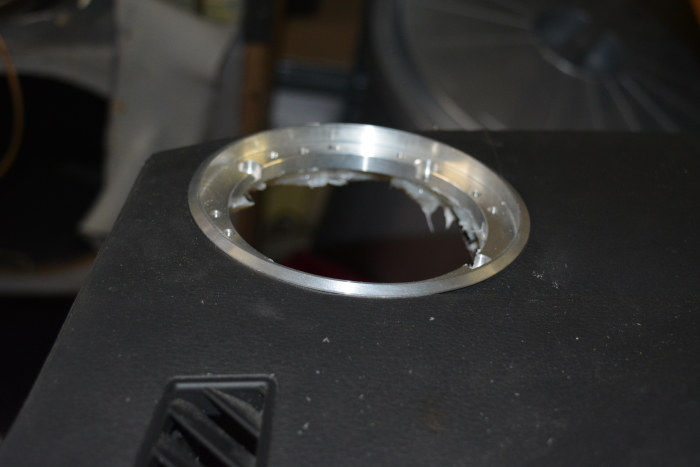

Auf die AMD60Q wurde dann nochmals ein Sinus Live Alu-Ring aufgesetzt.

Somit wurde der TT zwischen die 2 Alu-Ringe gepresst und das verspricht guten halt und wenig Vibrationen.


Das dämmen hat seine Spuren hinterlassen 635594cb08b64hehe.gif


Türpappen wieder aufgesetzt und an dem Anblick erfreut das der Lautsprecher jetzt schön Zentriert zum Ausschnitt in der Türpappe sitzt. 635594cae699acool.gif


oxy93n   20. Juli 2014    21:16    401



Adapter für die Tieftöner

Jetzt ging es weiter an die Adapter für die TT in den Türen.

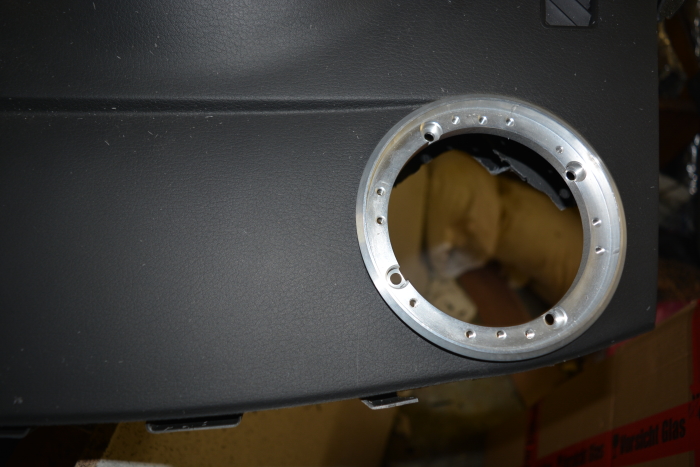

Gefertigt habe ich diese aus der Grundplatte die ich zum ermitteln der neuen Einbauposition in den Türen hergestellt habe, einer weiteren schicht aus einer Siebdruchplatte und Sinus Live Alu-Ringen




Die einzelnen Ringe wurden miteinander verschraubt und mit Glasfaserspachtel nochmals versteift und verstärkt.




In der Grundplatte sind Einschlag Gewindehülsen in der größe M8 inkl. der Schrauben eingearbeitet.

Diese sind so positioniert das man die orginal Löcher der alten Gehäuse nutzen kann und werden von hinten verschaubt.



Das ganze wurde noch mit Säurefreiem Acryl abgedichtet.

oxy93n   17. Juli 2014    19:05    408
