Vorwort

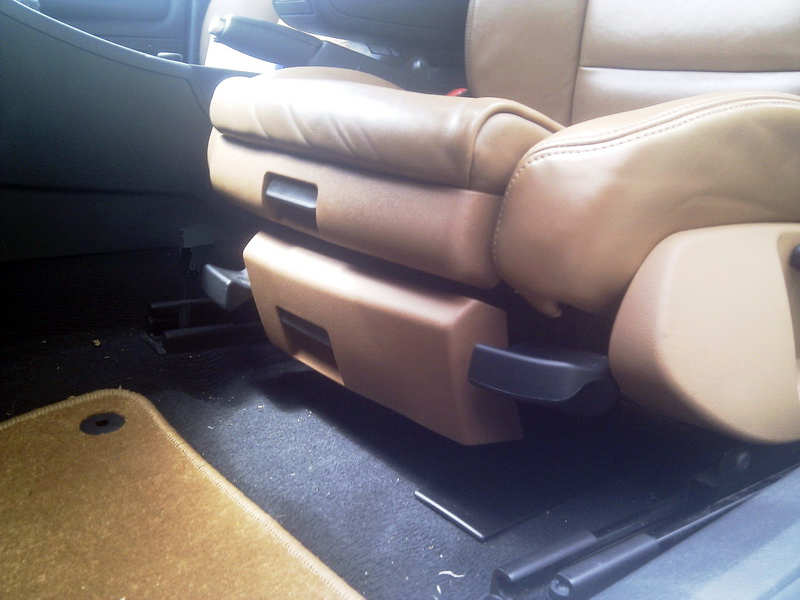

In dieser Anleitung wurden die Schubladen unter die Sportsitzversion verbaut.
Wer sich nicht sicher ist ob diese bei ihm passen sollte sich beim Freundlichen seines Vertrauens den Rahmen ( 8E0 882 621 ) leihen und unter seinen Sitz halten.
Der Rahmen sollte mit seinen Halterungen ´passig´ unter den Sitz passen und die Aufnahmen für die Federklammern zur Befestigung sollten unter dem Sitzgestell vorhanden sein.
Kosten
Pro Seite 122,60 Euro ohne Mehrwertsteuer.
Zeitansatz
30 Minuten pro Seite
| Anzahl | Beschreibung | Teilenummer | Preis | Bemerkung |
|---|---|---|---|---|
| 1 | Führungsrahmen | 8E0 882 621 | 15,57 € | |
| 1 | Blende | 8EO 882 627 | 7,95 € | 8E2 = Amaretto E59 = Platin 4PK = Soul 6G6 = Indigoblau 2UQ = Vanille 8X5 = Beige |
| 1 | Schublade | 8EO 882 603 B | 70,90 € | |
| 1 | Abdeckung | 8EO 882 515 4PK | 10,92 € | |
| 1 | Drucktaste | 8EO 881 664 | 10,70 € | in gewünschter Farbe |
| 1 | Einlage | 8EO 882 625 B | 5,10 € | |
| 1 | Mutter (4 enthalten) | 8EO 881 712 D | 0,54 € | |
| 4 | Blechschraube | N 104 066 02 | 0,92 € |
| Anzahl | Beschreibung | Teilenummer | Preis | Bemerkung |
|---|---|---|---|---|
| 1 | Führungsrahmen | 8E0 882 622 | 15,57 € | |
| 1 | Blende | 8EO 882 628 | 7,95 € | 8E2 = Amaretto E59 = Platin 4PK = Soul 6G6 = Indigoblau 2UQ = Vanille 8X5 = Beige |
| 1 | Schublade | 8EO 882 604 B | 70,90 € | |
| 1 | Abdeckung | 8EO 882 516 4PK | 10,92 € | |
| 1 | Drucktaste | 8EO 881 664 4PK | 10,70 € | in gewünschter Farbe |
| 1 | Einlage | 8EO 882 626 B | 5,10 € | |
| 1 | Mutter (4 enthalten) | 8EO 881 712 D | 0,54 € | |
| 4 | Blechschraube | N 104 066 02 | 0,92 € |
Drucktaste mit Feder in die Blende einklipsen

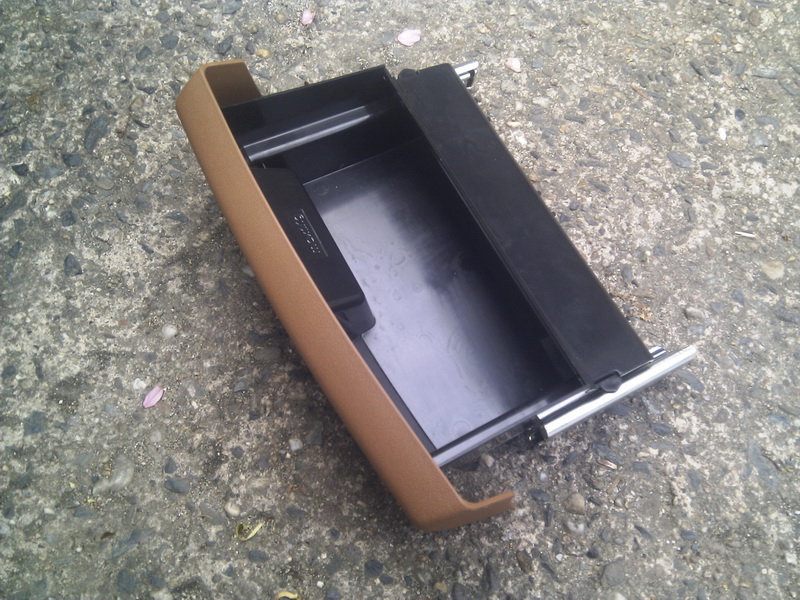

Blende in die Schublade einklipsen und Einlage einlegen

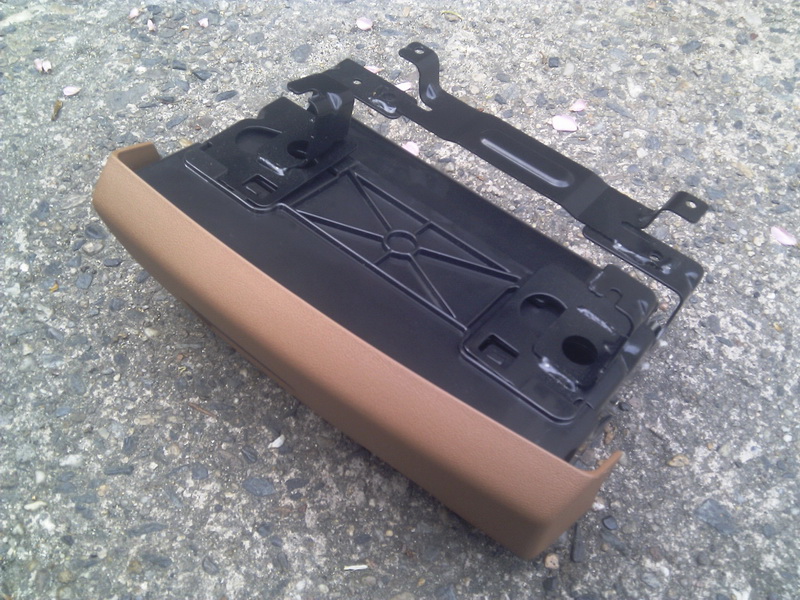

Abdeckung für Schubkasten und Führungsrahmen zusammenklipsen

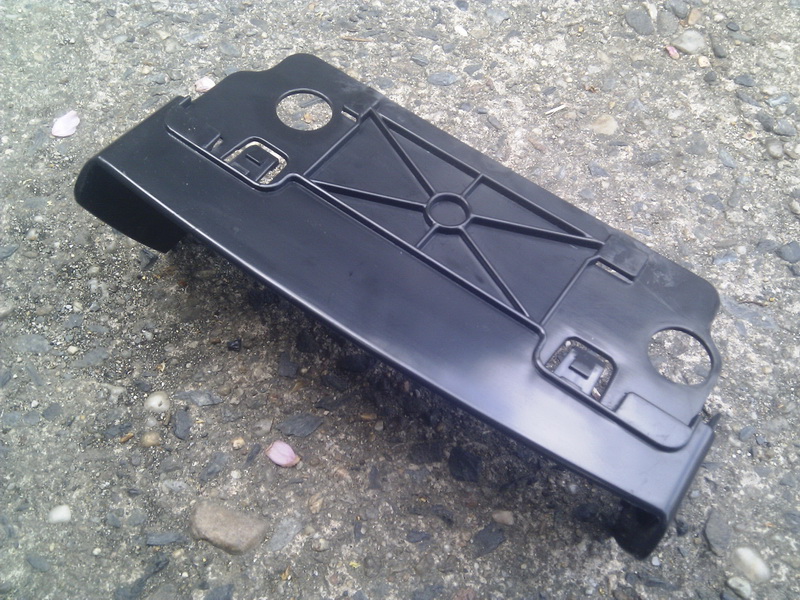

Abdeckung

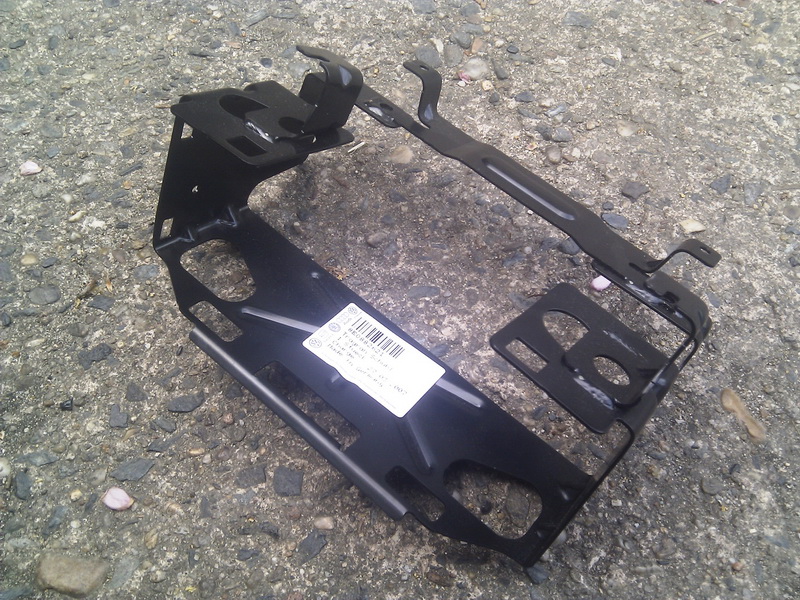

Führungsrahmen

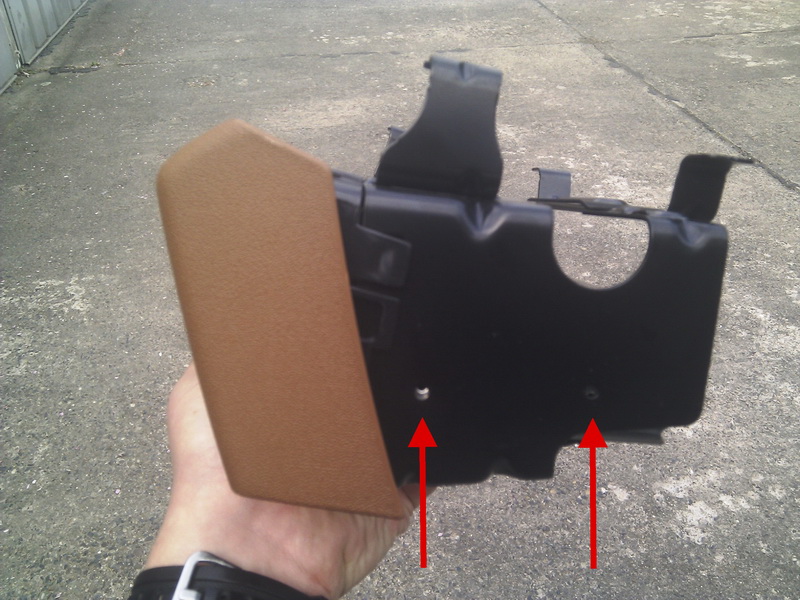

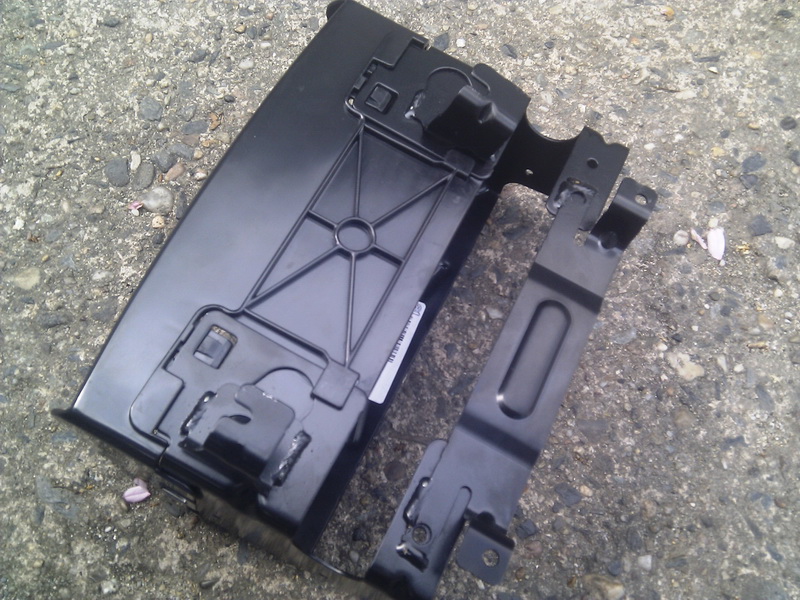

ZusammengeklipstSchublade in Führungsrahmen einschieben und mit jeweils 2 Schrauben an beiden Seiten befestigen

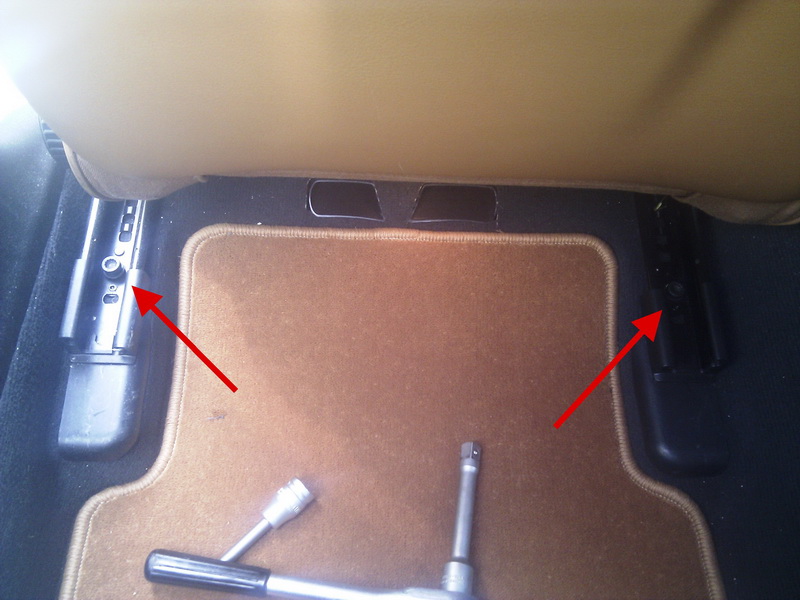

Vielzahnschrauben an Sitzschienen entfernen ( 2 vorn, 2 hinten)

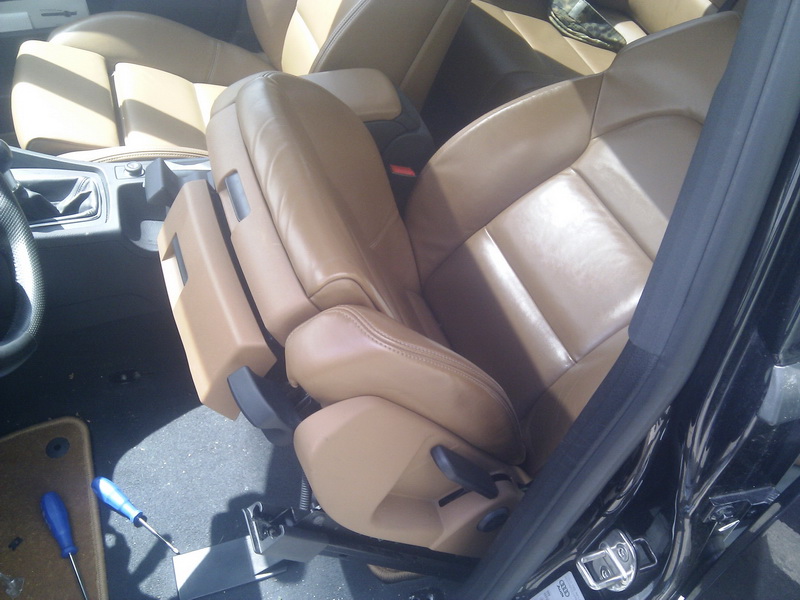

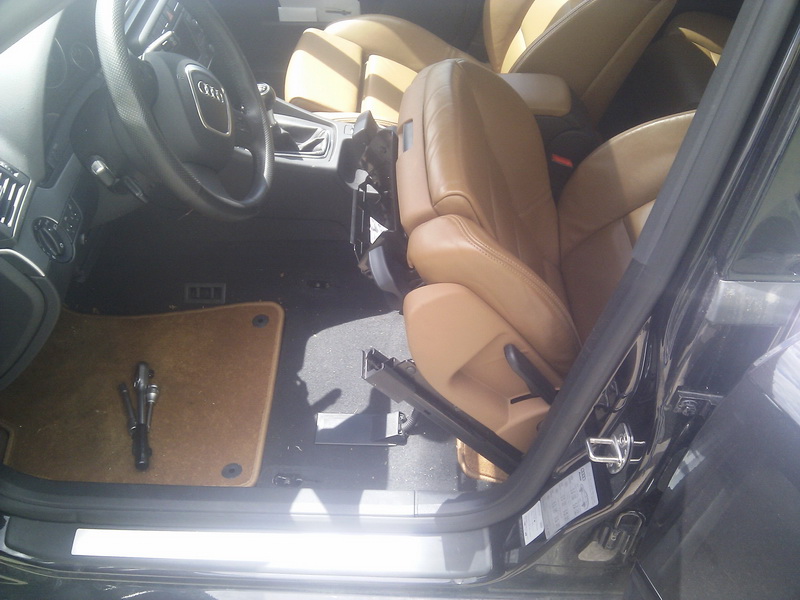

Sitzlehne ganz nach vorn drehen und gesamten Sitz nach hinten klappen

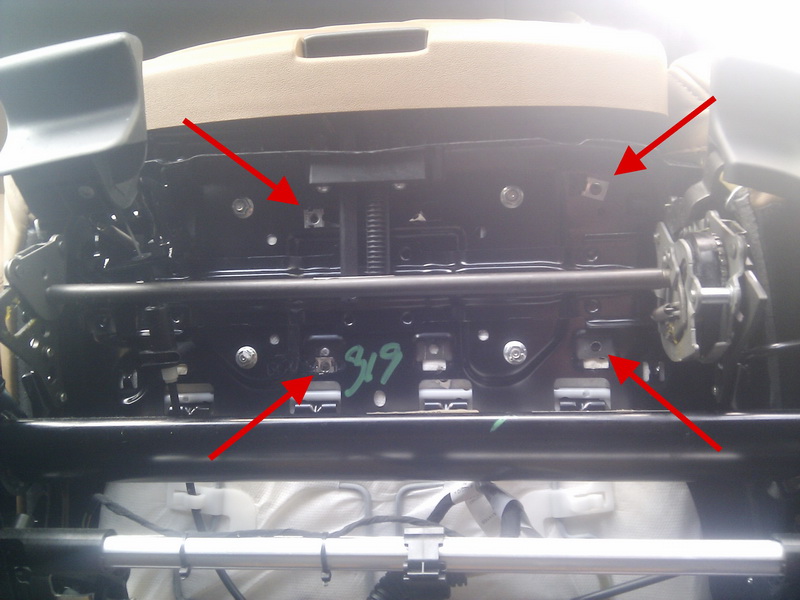

Die 4 Federklammen am Sitzgestell befestigen Sicherheitshalber den Führungsrahmen anhalten um die richtigen Löcher zu finden
Die vorderen beiden Schrauben festziehen
